Plan Ventil Kompakt Stredový
Riešenie s hladkou čelnou plochou robí z klasického radiátora dizajnový kus, ktorý sa hodí do každého interiéru. Modely VKM umožňujú stredové spodné pripojenie s umiestnením ventilovej vložky na pravej strane.
- Všeobecné podrobnosti
Radiátory Ventil Kompakt so stredovým pripojením VKM s hladkou čelnou plochou vyrobenou z oceľového plechu, ktorý je na panel prilepený špeciálnym elastickým tmelom. Povrchová úprava čelného plechu je totožná s povrchovou úpravou radiátora. Túto úpravu je možné použiť pre ľubovoľný modelový, typový, či rozmerový rad s dĺžkovým obmedzením do 2 000 mm.

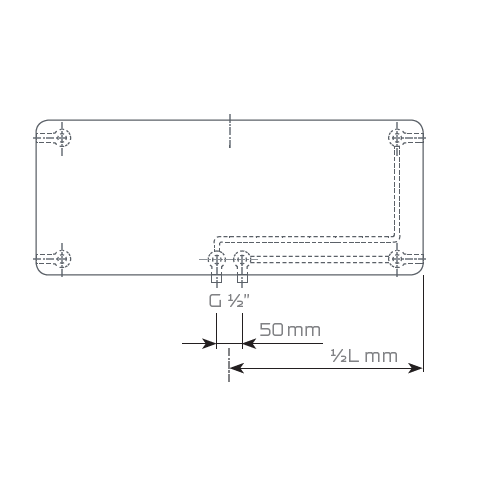

- Základné rozmery
Výšky H 300, 400, 500, 600, 900 mm Dĺžky L 400 až 2000 mm, s krokom 100 mm Pripojovací rozstup h = H -54 mm Pripojovací závit 6 x G 1/2″ vnútorný - Tepelné výkonyTyp 11
20°C 11 K, VK, VKM PLAN Dĺžka L /mm/ t1/t2 /°C/ Výška H /mm/ 300 400 500 600 900 400 75/65 202 250 296 344 495 70/55 164 203 241 279 402 55/45 105 130 154 179 258 500 75/65 253 312 371 430 619 70/55 206 254 301 349 503 55/45 132 163 193 224 323 600 75/65 304 374 445 516 742 70/55 247 304 361 419 604 55/45 158 195 231 268 388 700 75/65 354 437 519 602 866 70/55 288 355 421 489 704 55/45 184 228 270 313 452 800 75/65 405 499 593 688 990 70/55 329 406 482 558 805 55/45 210 260 308 358 517 900 75/65 455 562 667 774 1113 70/55 370 456 542 628 905 55/45 237 293 347 402 581 1000 75/65 506 624 741 860 1237 70/55 411 507 602 698 1006 55/45 263 325 385 447 646 1100 75/65 557 686 815 946 1361 70/55 452 558 662 768 1107 55/45 289 358 424 492 711 1200 75/65 607 749 889 1032 1484 70/55 493 608 722 838 1207 55/45 316 390 462 536 775 1400 75/65 708 874 1037 1204 1732 70/55 575 710 843 977 1408 55/45 368 455 539 626 904 1600 75/65 810 998 1186 1376 1979 70/55 658 811 963 1117 1610 55/45 421 520 616 715 1034 1800 75/65 911 1123 1334 1548 - 70/55 740 913 1084 1256 - 55/45 473 585 693 805 - 2000 75/65 1012 1248 1482 1720 - 70/55 822 1014 1204 1396 - 55/45 526 650 770 894 - Typ 2020°C 20 VK, VKM PLAN Dĺžka L /mm/ t1/t2 /°C/ Výška H /mm/ 500 600 900 400 75/65 309 358 495 70/55 252 291 401 55/45 162 187 255 500 75/65 386 447 619 70/55 315 364 501 55/45 203 234 319 600 75/65 463 536 742 70/55 377 436 601 55/45 243 281 383 700 75/65 540 626 866 70/55 440 509 701 55/45 284 328 447 800 75/65 618 715 990 70/55 503 582 802 55/45 324 374 510 900 75/65 695 805 1113 70/55 566 654 902 55/45 365 421 574 1000 75/65 772 894 1237 70/55 629 727 1002 55/45 405 468 638 1100 75/65 849 983 1361 70/55 692 800 1102 55/45 446 515 702 1200 75/65 926 1073 1484 70/55 755 872 1202 55/45 486 562 766 1400 75/65 1081 1252 1732 70/55 881 1018 1403 55/45 567 655 893 1600 75/65 1235 1430 1979 70/55 1006 1163 1603 55/45 648 749 1021 1800 75/65 1390 1609 2227 70/55 1132 1309 1804 55/45 729 842 1148 2000 75/65 1544 1788 2474 70/55 1258 1454 2004 55/45 810 936 1276 Typ 2120°C 21 VK, VKM PLAN Dĺžka L /mm/ t1/t2 /°C/ Výška H /mm/ 300 400 500 600 900 400 75/65 279 342 402 461 630 70/55 226 276 325 371 507 55/45 143 175 205 234 318 500 75/65 349 428 503 576 788 70/55 282 346 406 464 634 55/45 179 219 256 292 398 600 75/65 418 513 604 691 945 70/55 338 415 487 557 761 55/45 215 263 307 350 478 700 75/65 488 599 704 806 1103 70/55 395 484 568 650 888 55/45 251 307 358 409 557 800 75/65 558 684 805 922 1260 70/55 451 553 650 742 1014 55/45 286 350 410 467 637 900 75/65 627 770 905 1037 1418 70/55 508 622 731 835 1141 55/45 322 394 461 526 716 1000 75/65 697 855 1006 1152 1575 70/55 564 691 812 928 1268 55/45 358 438 512 584 796 1100 75/65 767 941 1107 1267 1733 70/55 620 760 893 1021 1395 55/45 394 482 563 642 876 1200 75/65 836 1026 1207 1382 1890 70/55 677 829 974 1114 1522 55/45 430 526 614 701 955 1400 75/65 976 1197 1408 1613 2205 70/55 790 967 1137 1299 1775 55/45 501 613 717 818 1114 1600 75/65 1115 1368 1610 1843 2520 70/55 902 1106 1299 1485 2029 55/45 573 701 819 934 1274 1800 75/65 1255 1539 1811 2074 - 70/55 1015 1244 1462 1670 - 55/45 644 788 922 1051 - 2000 75/65 1394 1710 2012 2304 - 70/55 1128 1382 1624 1856 - 55/45 716 876 1024 1168 - Typ 2220°C 22 VK, VKM PLAN Dĺžka L /mm/ t1/t2 /°C/ Výška H /mm/ 300 400 500 600 900 400 75/65 365 458 546 628 852 70/55 296 371 441 507 687 55/45 188 235 280 321 434 500 75/65 457 573 682 785 1065 70/55 370 464 552 634 859 55/45 235 294 350 402 543 600 75/65 548 688 818 942 1277 70/55 443 556 662 761 1031 55/45 281 353 419 482 651 700 75/65 639 802 955 1099 1490 70/55 517 649 772 888 1203 55/45 328 412 489 562 760 800 75/65 730 917 1091 1256 1703 70/55 591 742 882 1014 1374 55/45 375 470 559 642 868 900 75/65 822 1031 1228 1413 1916 70/55 665 834 993 1141 1546 55/45 422 529 629 723 977 1000 75/65 913 1146 1364 1570 2129 70/55 739 927 1103 1268 1718 55/45 469 588 699 803 1085 1100 75/65 1004 1261 1500 1727 2342 70/55 813 1020 1213 1395 1890 55/45 516 647 769 883 1194 1200 75/65 1096 1375 1637 1884 2555 70/55 887 1112 1324 1522 2062 55/45 563 706 839 964 1302 1400 75/65 1278 1604 1910 2198 2981 70/55 1035 1298 1544 1775 2405 55/45 657 823 979 1124 1519 1600 75/65 1461 1834 2182 2512 3406 70/55 1182 1483 1765 2029 2749 55/45 750 941 1118 1285 1736 1800 75/65 1643 2063 2455 2826 - 70/55 1330 1669 1985 2282 - 55/45 844 1058 1258 1445 - 2000 75/65 1826 2292 2728 3140 - 70/55 1478 1854 2206 2536 - 55/45 938 1176 1398 1606 - Typ 3320°C 33 VK, VKM PLAN Dĺžka L /mm/ t1/t2 /°C/ Výška H /mm/ 300 400 500 600 900 400 75/65 520 654 780 902 1245 70/55 421 528 630 728 1002 55/45 267 335 399 460 630 500 75/65 650 817 976 1128 1556 70/55 526 661 788 910 1253 55/45 334 419 499 576 787 600 75/65 780 980 1171 1353 1867 70/55 631 793 946 1092 1503 55/45 401 503 599 691 944 700 75/65 910 1144 1366 1579 2178 70/55 736 925 1103 1274 1754 55/45 468 587 699 806 1102 800 75/65 1040 1307 1561 1804 2490 70/55 842 1057 1261 1456 2004 55/45 534 670 798 921 1259 900 75/65 1170 1471 1756 2030 2801 70/55 947 1189 1418 1638 2255 55/45 601 754 898 1036 1417 1000 75/65 1300 1634 1951 2255 3112 70/55 1052 1321 1576 1820 2505 55/45 668 838 998 1151 1574 1100 75/65 1430 1797 2146 2481 3423 70/55 1157 1453 1734 2002 2756 55/45 735 922 1098 1266 1731 1200 75/65 1560 1961 2341 2706 3734 70/55 1262 1585 1891 2184 3006 55/45 802 1006 1198 1381 1889 1400 75/65 1820 2288 2731 3157 4357 70/55 1473 1849 2206 2548 3507 55/45 935 1173 1397 1611 2204 1600 75/65 2080 2614 3122 3608 4979 70/55 1683 2114 2522 2912 4008 55/45 1069 1341 1597 1842 2518 1800 75/65 2340 2941 3512 4059 - 70/55 1894 2378 2837 3276 - 55/45 1202 1508 1796 2072 - 2000 75/65 2600 3268 3902 4510 - 70/55 2104 2642 3152 3640 - 55/45 1336 1676 1996 2302 - - Prehľad typov
- Umiestnenie radiátora
- Dokumenty
