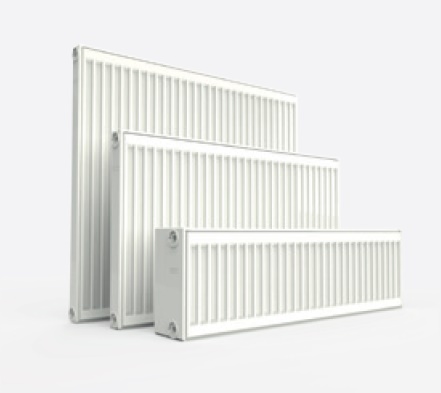

Klasik Kompakt
Základný modelový rad radiátorov so 4-bodovým bočným pripojením a tvarovaným panelom s vertikálnymi kanálikmi. Súčasťou radiátora sú bočné kryty a vrchná mriežka.
- Všeobecné podrobnosti
Panely radiátorov sú vyrábané z oceľového plechu vzájomným zvarením dvoch výliskov po obvode švovým zvarom. Rozstup vertikálnych kanálikov na výliskoch panelov je 33,33 mm, čo umožňuje vyrábať panely s násobkom dĺžky 100 mm. Na panely môžu byť bodovo privarené konvektory, t.j. prídavná prestupná plocha vyrobená z oceľového plechu. Jej účelom je zväčšiť celkovú plochu vykurovacieho telesa a tým dosiahnuť zvýšenie tepelného výkonu. Jednotlivé typové rady radiátorov sú tvorené rozličným počtom panelov a konvektorov. Prvé číslo v označení typu znamená počet panelov, druhé číslo počet konvektorov. Jednotlivé typy sú vyrábané v stavebných výškach 300, 400, 500, 600 a 900 mm, typ určený pre rekonštrukcie vo výške 550 mm. Dĺžka sa mení od 400 mm do 3000 mm, môže byť však pre jednotlivé modely obmedzená. Povrchová úprava sa vykonáva kontinuálnym spôsobom na výrobnej linke. Štandardný farebný odtieň je RAL 9016.

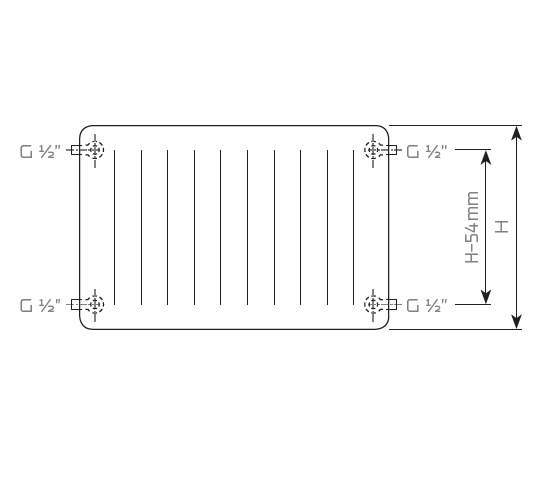

- Základné rozmery
Výšky H 300, 400, 500, 550, 600, 900 mm Dĺžky L 400 až 3000 mm, s krokom 100mm Pripojovací rozstup h = H -54mm Pripojovací závit 4 x G 1/2″ vnútorný - Tepelné výkonyTyp 10
20°C 10 K, VK, VKM Dĺžka L /mm/ t1/t2 /°C/ Výška H /mm/ 300 400 500 600 900 400 75/65 - - 214 248 332 70/55 - - 174 202 268 55/45 - - 110 129 169 500 75/65 171 222 268 311 415 70/55 138 179 217 252 334 55/45 87 114 138 161 211 600 75/65 205 266 322 373 497 70/55 166 215 260 302 401 55/45 104 136 166 193 253 700 75/65 - - 375 435 580 70/55 - - 304 353 468 55/45 - - 193 225 295 800 75/65 - - 429 497 663 70/55 - - 347 403 535 55/45 - - 221 258 338 900 75/65 - - 482 559 746 70/55 - - 391 454 602 55/45 - - 248 290 380 1000 75/65 - - 536 621 829 70/55 - - 434 504 669 55/45 - - 276 322 422 1100 75/65 - - 590 683 912 70/55 - - 477 554 736 55/45 - - 304 354 464 1200 75/65 - - 643 745 995 70/55 - - 521 605 803 55/45 - - 331 386 506 1400 75/65 - - 750 869 1161 70/55 - - 608 706 936 55/45 - - 386 451 591 1600 75/65 - - 858 994 1326 70/55 - - 694 806 1070 55/45 - - 442 515 675 1800 75/65 - - 965 1118 - 70/55 - - 781 907 - 55/45 - - 497 580 - 2000 75/65 - - 1072 1242 - 70/55 - - 868 1008 - 55/45 - - 552 644 - Typ 1120°C 11 K, VK, VKM Dĺžka L /mm/ t1/t2 /°C/ Výška H /mm/ 300 400 500 600 900 400 75/65 218 276 330 384 538 70/55 177 223 268 311 434 55/45 113 142 170 197 274 500 75/65 273 345 413 480 673 70/55 221 279 335 389 542 55/45 141 178 213 247 342 600 75/65 327 413 496 576 807 70/55 265 335 401 466 651 55/45 169 213 255 296 410 700 75/65 382 482 578 672 942 70/55 309 391 468 544 759 55/45 197 249 298 345 479 800 75/65 436 551 661 768 1076 70/55 354 446 535 622 868 55/45 226 284 340 394 547 900 75/65 491 620 743 864 1211 70/55 398 502 602 699 976 55/45 254 320 383 444 616 1000 75/65 545 689 826 960 1345 70/55 442 558 669 777 1085 55/45 282 356 425 493 684 1100 75/65 600 758 909 1056 1480 70/55 486 614 736 855 1193 55/45 310 392 468 542 752 1200 75/65 654 827 991 1152 1614 70/55 530 670 803 932 1302 55/45 338 427 510 592 821 1400 75/65 763 965 1156 1344 1883 70/55 619 781 937 1088 1519 55/45 395 498 595 690 958 1600 75/65 872 1102 1322 1536 2152 70/55 707 893 1070 1243 1735 55/45 451 569 680 789 1094 1800 75/65 981 1240 1487 1728 - 70/55 796 1005 1204 1399 - 55/45 508 640 765 887 - 2000 75/65 1090 1378 1652 1920 - 70/55 884 1116 1338 1554 - 55/45 564 711 850 986 - Typ 2020°C 20 K Dĺžka L /mm/ t1/t2 /°C/ Výška H /mm/ 500 550 600 900 400 75/65 333 378 386 548 70/55 270 306 314 443 55/45 174 194 201 280 500 75/65 416 473 483 685 70/55 338 382 392 554 55/45 217 243 251 351 600 75/65 499 567 580 821 70/55 406 458 470 664 55/45 260 291 301 421 700 75/65 582 662 676 958 70/55 473 535 549 775 55/45 304 340 351 491 800 75/65 666 756 773 1095 70/55 541 611 627 886 55/45 347 388 402 561 900 75/65 749 851 869 1232 70/55 608 688 706 996 55/45 391 437 452 631 1000 75/65 832 945 966 1369 70/55 676 764 784 1107 55/45 434 485 502 701 1100 75/65 915 1040 1063 1506 70/55 744 840 862 1218 55/45 477 534 552 771 1200 75/65 998 1134 1159 1643 70/55 811 917 941 1328 55/45 521 582 602 841 1400 75/65 1165 1323 1352 1917 70/55 946 1070 1098 1550 55/45 608 679 703 981 1600 75/65 1331 1512 1546 2190 70/55 1082 1222 1254 1771 55/45 694 776 803 1122 1800 75/65 1498 1701 1739 - 70/55 1217 1375 1411 - 55/45 781 873 904 - 2000 75/65 1664 1890 1932 - 70/55 1352 1528 1568 - 55/45 868 970 1004 - Typ 2120°C 21 K Dĺžka L /mm/ t1/t2 /°C/ Výška H /mm/ 300 400 500 550 600 900 400 75/65 301 375 446 483 515 715 70/55 242 302 358 388 413 574 55/45 153 190 224 244 258 359 500 75/65 376 469 558 604 644 894 70/55 303 377 448 486 517 718 55/45 191 237 281 305 323 449 600 75/65 451 562 669 725 772 1073 70/55 364 452 538 583 620 862 55/45 229 284 337 365 387 538 700 75/65 526 656 781 846 901 1252 70/55 424 528 627 680 723 1005 55/45 267 332 393 426 452 628 800 75/65 602 750 892 966 1030 1430 70/55 485 603 717 777 826 1149 55/45 306 379 449 487 516 718 900 75/65 677 843 1004 1087 1158 1609 70/55 545 679 806 874 930 1292 55/45 344 427 505 548 581 807 1000 75/65 752 937 1115 1208 1287 1788 70/55 606 754 896 971 1033 1436 55/45 382 474 561 609 645 897 1100 75/65 827 1031 1227 1329 1416 1967 70/55 667 829 986 1068 1136 1580 55/45 420 521 617 670 710 987 1200 75/65 902 1124 1338 1450 1544 2146 70/55 727 905 1075 1165 1240 1723 55/45 458 569 673 731 774 1076 1400 75/65 1053 1312 1561 1691 1802 2503 70/55 848 1056 1254 1359 1446 2010 55/45 535 664 785 853 903 1256 1600 75/65 1203 1499 1784 1933 2059 2861 70/55 970 1206 1434 1554 1653 2298 55/45 611 758 898 974 1032 1435 1800 75/65 1354 1687 2007 2174 2317 - 70/55 1091 1357 1613 1748 1859 - 55/45 688 853 1010 1096 1161 - 2000 75/65 1504 1874 2230 2416 2574 - 70/55 1212 1508 1792 1942 2066 - 55/45 764 948 1122 1218 1290 - 2300 75/65 - - 2565 - 2960 - 70/55 - - 2061 - 2376 - 55/45 - - 1290 - 1484 - 2600 75/65 - - 2899 - 3346 - 70/55 - - 2330 - 2686 - 55/45 - - 1459 - 1677 - 3000 75/65 - - 3345 - 3861 - 70/55 - - 2688 - 3099 - 55/45 - - 1683 - 1935 - Typ 2220°C 22 K Dĺžka L /mm/ t1/t2 /°C/ Výška H /mm/ 300 400 500 550 600 900 400 75/65 393 493 588 638 679 939 70/55 318 398 474 614 547 756 55/45 202 252 299 324 344 475 500 75/65 492 617 735 797 849 1174 70/55 398 498 593 643 684 945 55/45 252 315 374 405 430 594 600 75/65 590 740 882 956 1019 1409 70/55 477 597 711 771 820 1134 55/45 302 377 448 486 515 712 700 75/65 688 863 1029 1116 1189 1644 70/55 557 697 830 900 957 1323 55/45 353 440 523 567 601 831 800 75/65 786 986 1176 1275 1358 1878 70/55 636 796 948 1028 1094 1512 55/45 403 503 598 648 687 950 900 75/65 885 1110 1323 1435 1528 2113 70/55 716 896 1067 1157 1230 1701 55/45 454 566 672 729 773 1068 1000 75/65 983 1233 1470 1594 1698 2348 70/55 795 995 1185 1285 1367 1890 55/45 504 629 747 810 859 1187 1100 75/65 1081 1356 1617 1753 1868 2583 70/55 875 1095 1304 1414 1504 2079 55/45 554 692 822 891 945 1306 1200 75/65 1180 1480 1764 1913 2038 2818 70/55 954 1194 1422 1542 1640 2268 55/45 605 755 896 972 1031 1424 1400 75/65 1376 1726 2058 2232 2377 3287 70/55 1113 1393 1659 1799 1914 2646 55/45 706 881 1046 1134 1203 1662 1600 75/65 1573 1973 2352 2550 2717 2757 70/55 1272 1592 1896 2056 2187 3024 55/45 806 1006 1195 1296 1374 1899 1800 75/65 1769 2219 2646 2869 3056 4226 70/55 1431 1791 2133 2313 2461 3402 55/45 907 1132 1345 1458 1546 2137 2000 75/65 1966 2466 2940 3188 3396 4696 70/55 1590 1990 2370 2570 2734 3780 55/45 1008 1258 1494 1620 1718 2374 2300 75/65 2261 2836 3381 - 3905 - 70/55 1829 2289 2726 - 3144 - 55/45 1159 1447 1718 - 1976 - 2600 75/65 2556 3206 3822 - 4415 - 70/55 2067 2587 3081 - 3554 - 55/45 1310 1635 1942 - 2233 - 3000 75/65 2949 3699 4410 - 5094 - 70/55 2385 2985 3555 - 4101 - 55/45 1512 1887 2241 - 2577 - Typ 3320°C 33 K Dĺžka L /mm/ t1/t2 /°C/ Výška H /mm/ 300 400 500 550 600 900 400 75/65 555 700 836 906 964 1307 70/55 450 566 674 729 775 1048 55/45 286 358 424 458 485 653 500 75/65 694 876 1046 1133 1205 1634 70/55 562 707 843 912 969 1310 55/45 357 447 530 573 607 817 600 75/65 833 1051 1255 1359 1446 1960 70/55 674 848 1011 1094 1162 1572 55/45 428 536 636 687 728 980 700 75/65 972 1226 1464 1586 1687 2287 70/55 787 990 1180 1276 1356 1834 55/45 500 626 742 802 849 1143 800 75/65 1110 1401 1673 1812 1928 2614 70/55 899 1131 1348 1458 1550 2096 55/45 571 715 848 916 970 1306 900 75/65 1249 1576 1882 2039 2169 2940 70/55 1012 1273 1517 1641 1743 2358 55/45 643 805 954 1031 1092 1470 1000 75/65 1388 1751 2091 2265 2410 3267 70/55 1124 1414 1685 1823 1937 2620 55/45 714 894 1060 1145 1213 1633 1100 75/65 1527 1926 2300 2492 2651 3594 70/55 1236 1555 1854 2005 2131 2882 55/45 785 983 1166 1260 1334 1796 1200 75/65 1666 2101 2509 2718 2892 3920 70/55 1349 1697 2022 2188 2324 3144 55/45 857 1073 1272 1374 1456 1960 1400 75/65 1943 2451 2927 3171 3374 4574 70/55 1574 1980 2359 2552 2712 3668 55/45 1000 1252 1484 1603 1698 2286 1600 75/65 2221 2802 3346 3624 3856 5227 70/55 1798 2262 2696 2917 3099 4192 55/45 1142 1430 1696 1832 1941 2613 1800 75/65 2498 3152 3764 4077 4338 5881 70/55 2023 2545 3033 3281 3487 4716 55/45 1285 1609 1908 2061 2183 2939 2000 75/65 2776 3502 4182 4530 4820 6534 70/55 2248 2828 3370 3646 3874 5240 55/45 1428 1788 2120 2290 2426 3266 2300 75/65 3192 4027 4809 - 5543 - 70/55 2585 3252 3876 - 4455 - 55/45 1642 2056 24438 - 2790 - 2600 75/65 3609 4553 5437 - 6266 - 70/55 2922 3676 4381 - 5036 - 55/45 1856 23244 2756 - 3154 - 3000 75/65 4164 5253 6273 - 7230 - 70/55 3372 4242 5055 - 5811 - 55/45 2142 2686 3180 - 3639 - - Prehľad typov
- Doporučené spôsoby pripojenia
